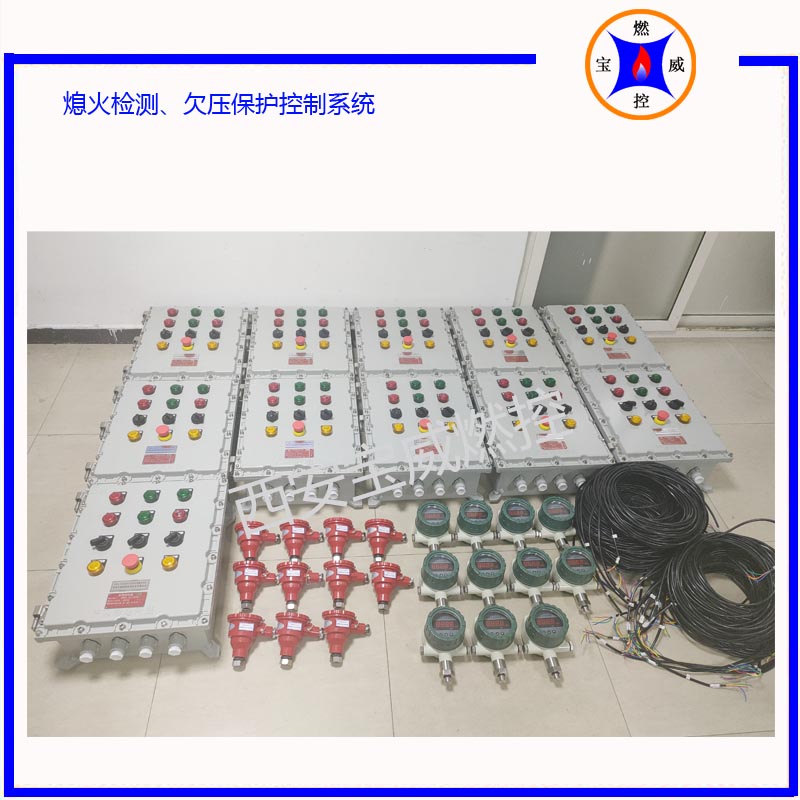

BWBQ-13熄火保護報警控制箱是根據石化、冶金、煤化工、陶瓷等行業的需要，專門設計、開發的一種火焰監測報警系統。該產品配備火焰監測器，具有簡單、可靠，使用維護方便等特點，適用于各種燃氣、燃油燃燒器、烤包器的火焰監測及熄火報警。

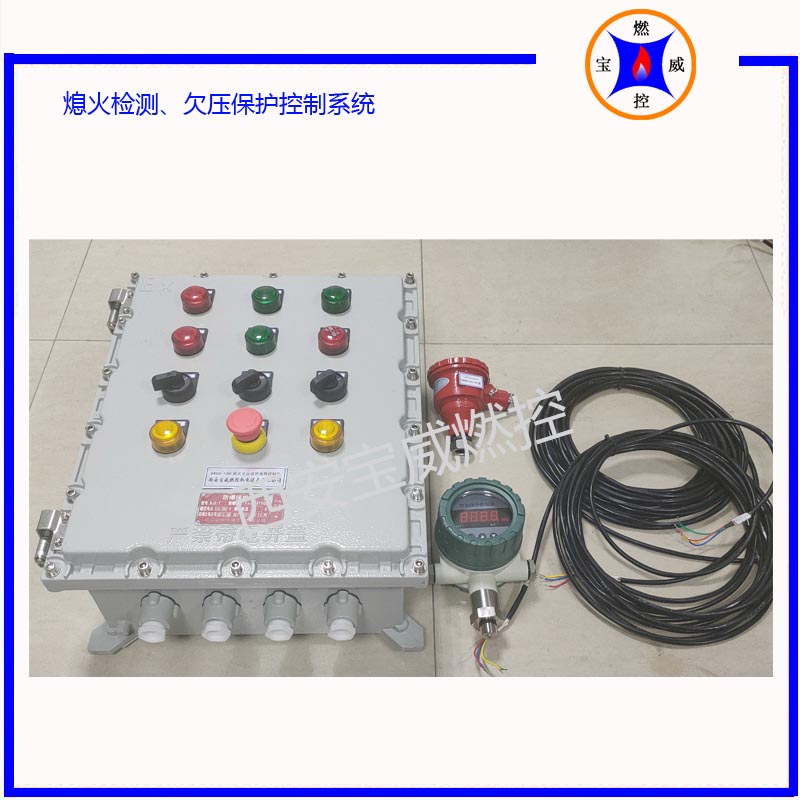

     控制箱內裝有BWZJ-13紫外線火焰監測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。箱內BWZJ-13紫外線火焰監測器采用我公司高性能產品，電器元件均采用國內知名..，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃氣電磁閥，并可將著火、熄火信號以開關量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

      ■  工作電源： 220VAC/50Hz

      ■  功    耗： 100W

      ■  火焰響應時間： 見火響應≤1s

          熄火響應1~3s

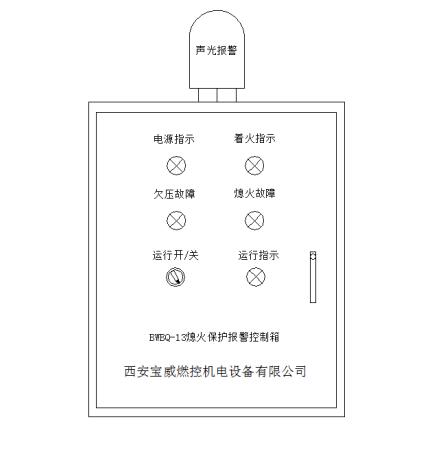

          顯示：控制箱通電時電源指示燈（紅色）亮

          旋開箱面運行開/關，運行指示燈（白色）亮

          見火響應時著火指示燈（綠色）亮

          熄火響應時熄火故障指示（黃色）燈亮、欠壓響應時欠壓故障指示燈（黃色）亮，聲光報警器報警

      ■  輸出： 繼電器一對常閉、常開無源觸點，容量220VAC·2A

          熄火響應時常閉觸點閉合，常開觸點斷開

          見火響應時常閉觸點斷開，常開觸點閉合

      ■  使用環境溫度：監測器及UV探頭：－20℃～80℃

      ■  外形尺寸： 500×400×150（mm）

      ■  安裝孔尺寸：探頭安裝螺紋M20*1.5

      ■  監測極型號：UV探頭

      ■  壓力開關：0～50Kpa

      ■  燃氣電磁閥：AC220V   常閉型（通電打開，斷電關閉)

■  檢測探頭安裝

BWZJ-13紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。

■  控制箱的安裝

控制箱的結構為壁掛式，用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。

■   接線請參照控制箱內接線圖。

■   電源220VAC/50Hz 6A如果用戶使用的交流電源為不接地電源，如隔離變壓器供電，請將電源的一根線接地。

■   注意火焰信號線不能與強電流動力線穿在一根管道內，而應單獨走線。安裝且確認接線無誤之后，即可通電運行。

     1、打開控制箱內電源斷路器，電源指示燈亮,。

     2、將運行轉換開關旋至開狀態，運行指示燈亮，燃氣閥同時打開（如果燃氣壓力低于設定值，則表示燃氣欠壓此時會自動聲光報警，同時聯鎖關閉燃料閥）。

該控制箱設置預留10秒鐘點火時間，燃料閥保持打開至10秒點火時間結束，點火時間結束后，燃料閥則根據實際火焰信號來實現燃料閥的開關，比如有火保持打開，無火關閉。

       火焰監測系統開始運行，如果檢測到有火則著火指示燈亮。反之，如果檢測到無火或火焰熄滅，自動連鎖關閉燃料電磁閥，聲光報警燈鳴叫，提示操作人員火焰熄滅。

     系統運行中如果意外熄火或燃氣壓力欠壓，則自動聯鎖關閉燃氣閥門，聲光報警燈鳴叫，提示操作人員系統出現故障。操作人員到位后可將運行轉換開關旋至關位置，則報警鳴叫停止，運行指示燈滅。當操作人員排除故障后，方可重新進行系統運行操作。
